恭喜|这一ETFE钢膜结构风雨操场穹顶顺利完工

上海工程技术大学松江校区风雨操场钢结构、膜结构穹顶工程已全面完工，一起去看看吧！

项目概况

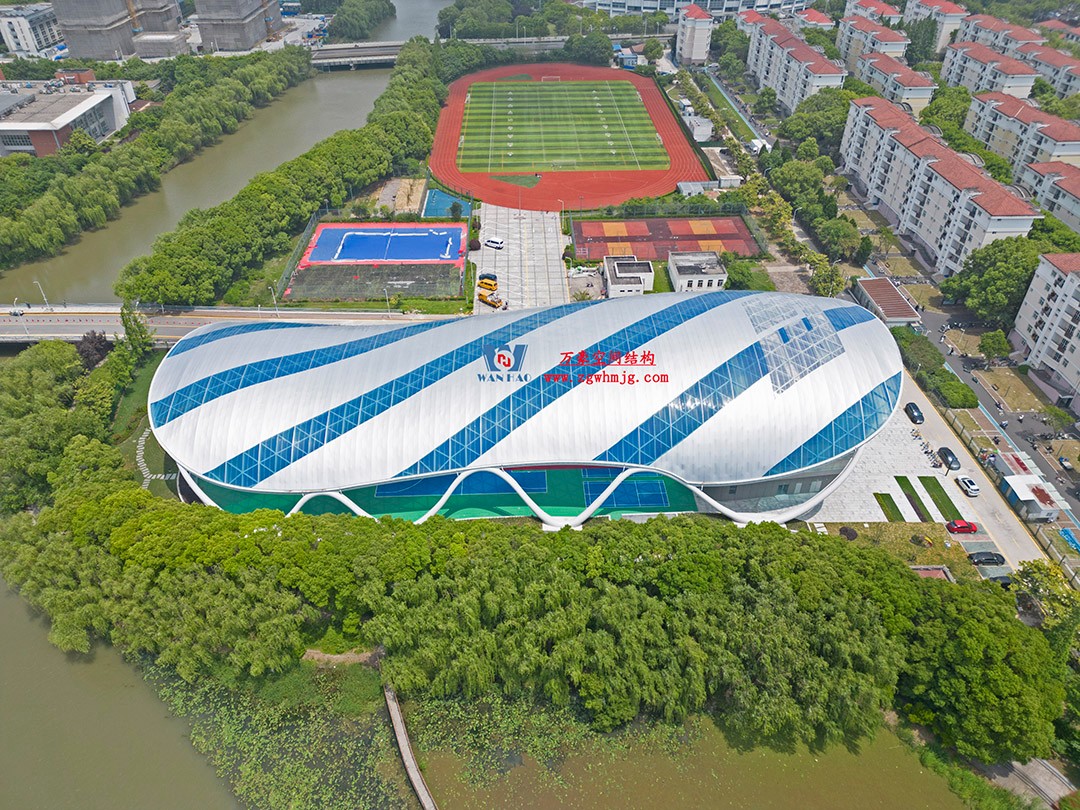

上海工程技术大学松江校区风雨操场钢结构、膜结构穹顶工程，采用钢结构+ETFE膜形式，跨度为52米，长度为120米，建筑高度为22米，主钢构加二次钢构总用钢量约1300吨，ETFE膜展开面积约10400平方米，建筑功能为5人足球、篮球比赛、以及羽毛球比赛等体育竞技活动场地。ETFE膜的使用，为穹顶下的体育场地提供了充足的光线，同时又为球场上的球员遮挡太阳直射，而且风雨天也不影响体育赛事的举行。

钢结构基础介绍

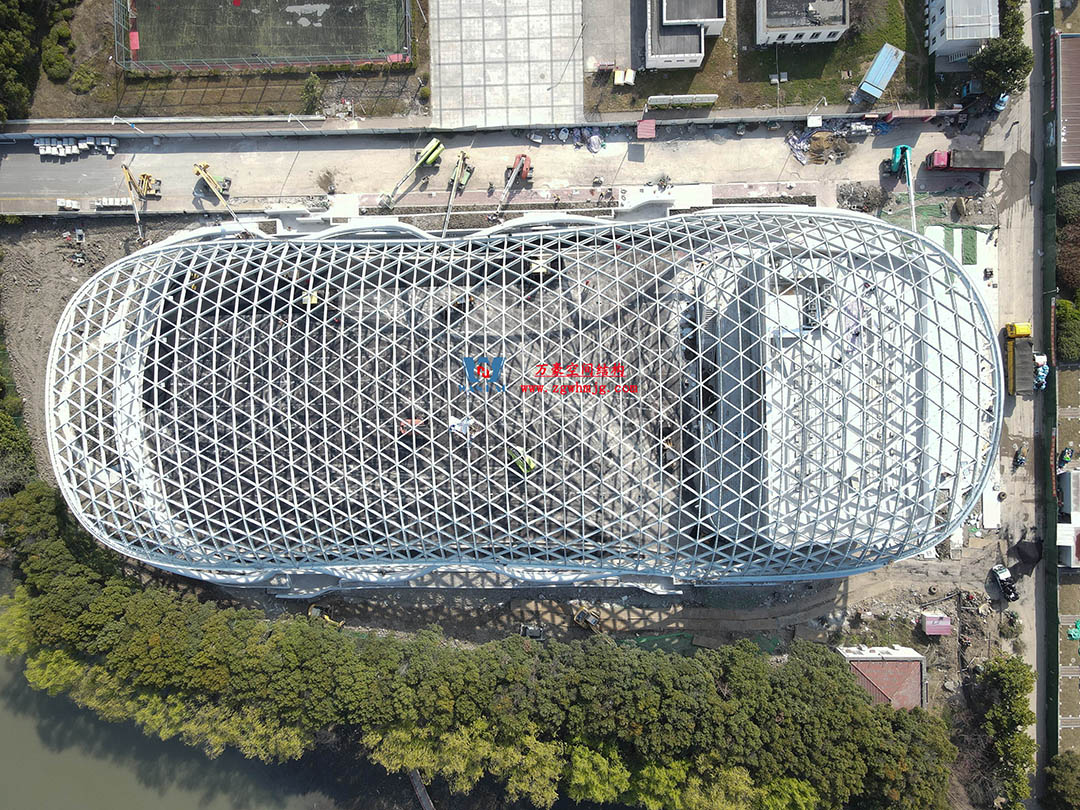

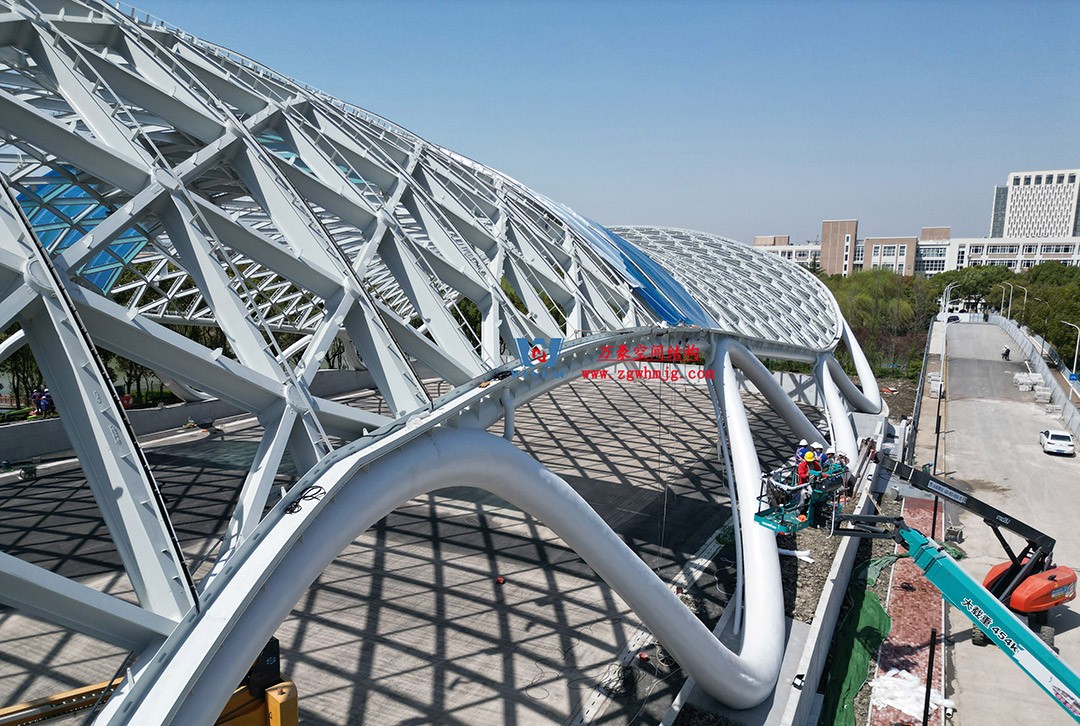

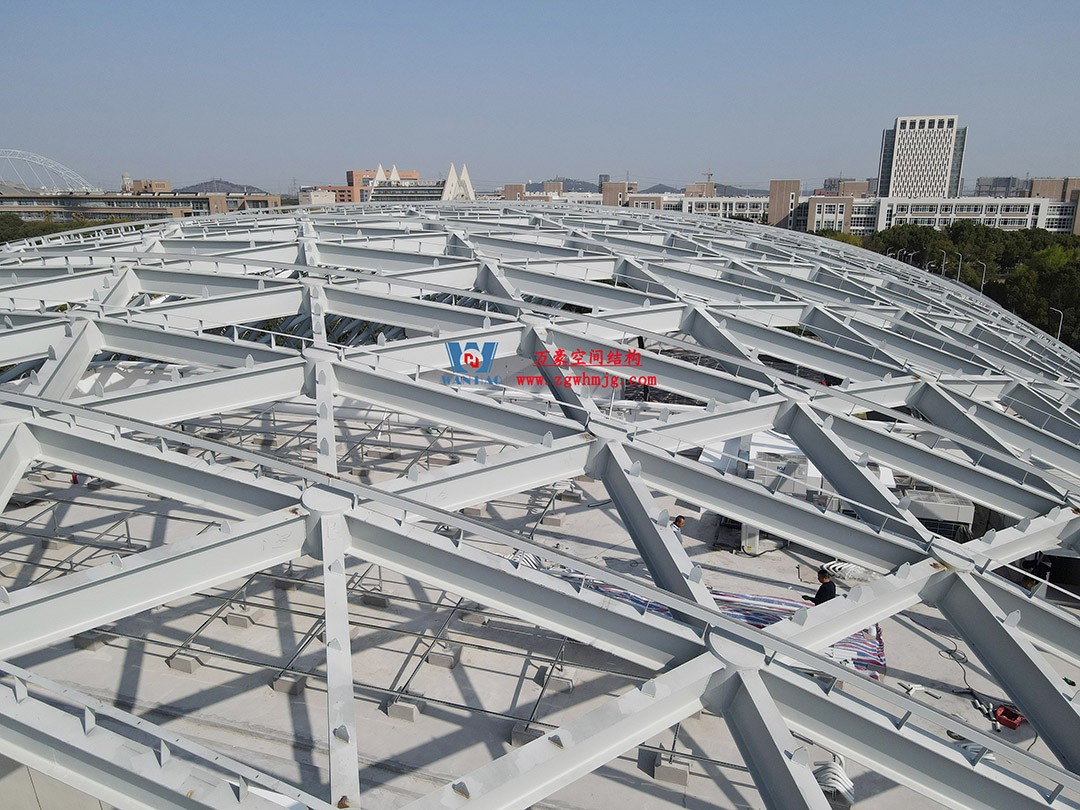

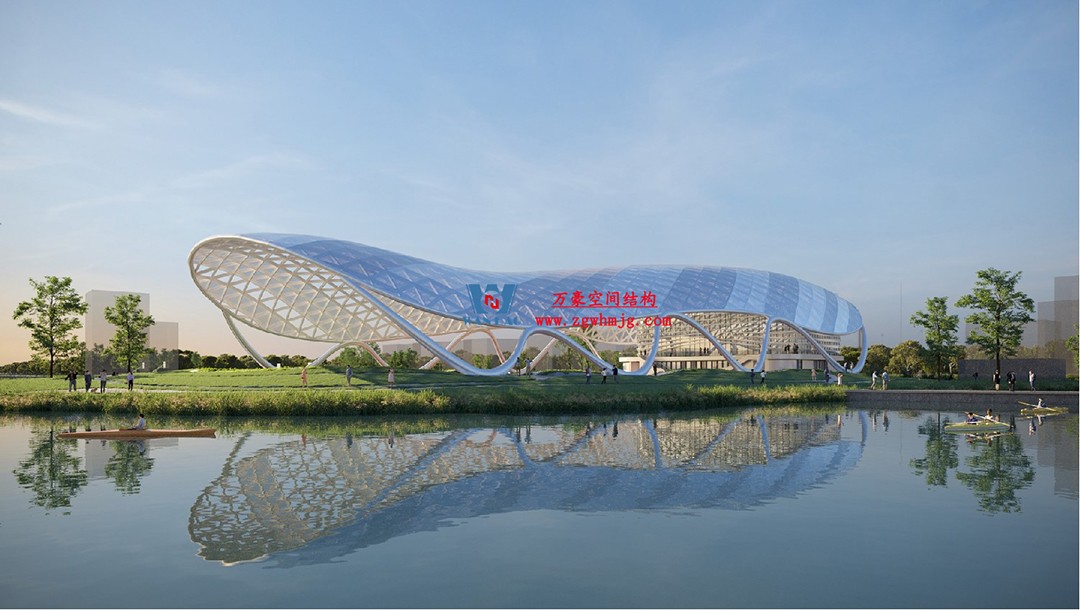

风雨操场采用单层双曲网壳结构，独特的造型，无论设计和施工均有较大的难度，需要独特的施工工艺。主结构网壳部分采用H型钢毂节点形式，整体为椭圆型，造型两头微微凸起，曲线的造型，让整体结构更加美观飘逸。单层钢网壳结构充分展现出结构的魅力，尤其在阳光照射下，钢网格影子落在建筑的墙面或地面上形成的条纹更增添了一份如梦似幻的美感。周边采用双曲线形式的Q650GJC钢管封边，采用对称布置的共八根双曲线异形支撑，并通过铸钢件连接周边钢管与异形支撑柱，整个结构轻盈，给人以美的感受。

膜结构屋面介绍

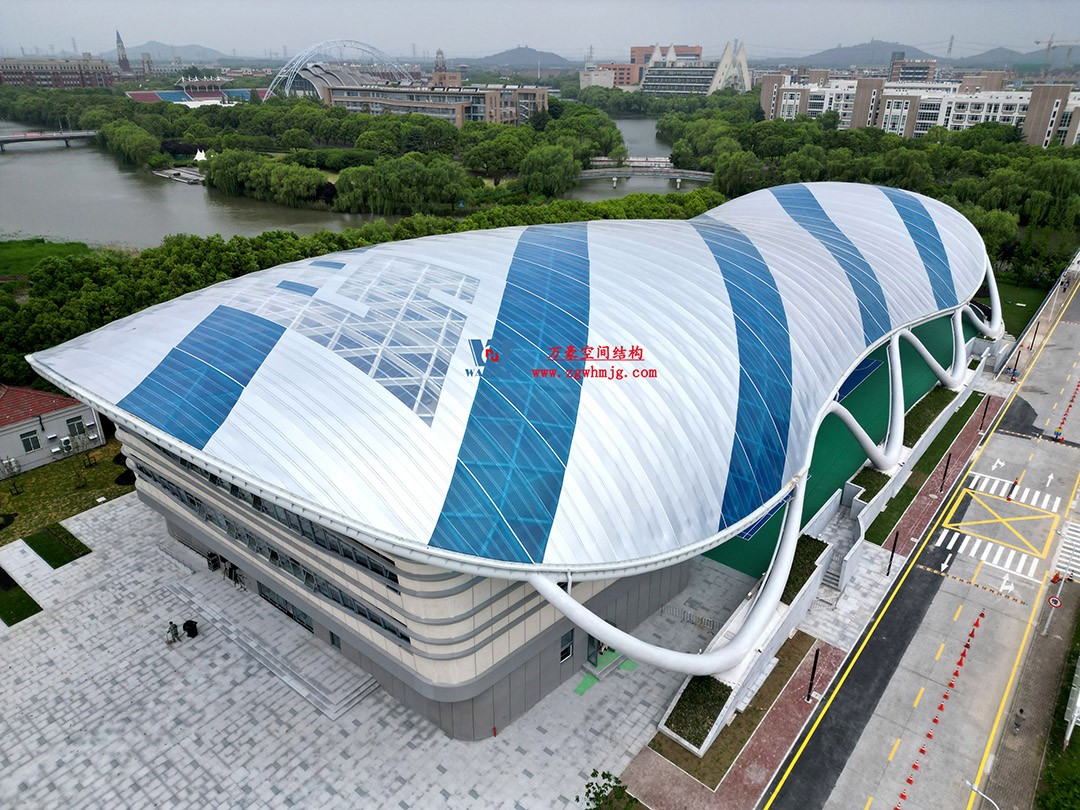

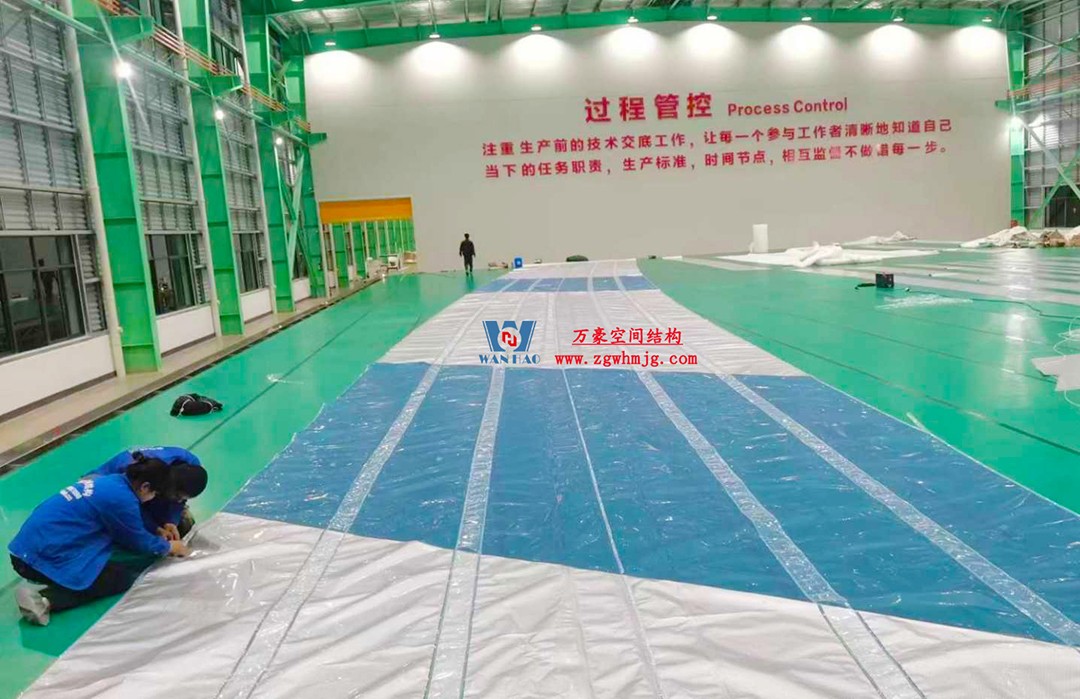

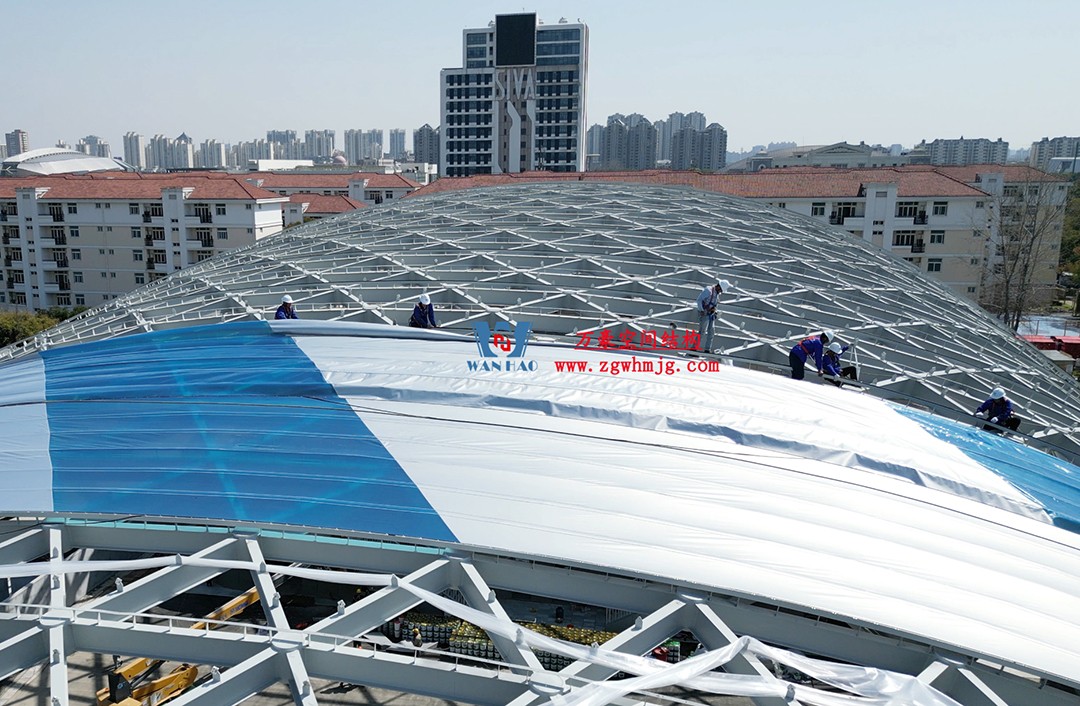

该建筑采用ETFE张拉膜结构，可以利用膜材的轻质柔韧性，轻松打造预设的造型，在幽静的校园环境之中，显得美观独特。透明的ETFE膜结构穹顶，不仅能遮蔽风雨，利用其透光性还能为体育赛事提供充足的阳光，节省能源，也能减小灯光对体育赛事的影响，营造了轻盈、通透的空间环境。不同于以往多采用气枕的ETFE建筑，本项目采用的是单层ETFE，由于没使用气枕结构，单层的膜更显着通透，再加上结构纤细的截面，整体给人的感觉就轻透。但由于材料强度的限制，所以在膜面内置了加强膜强度的膜层索，也正是由于膜层索的布置，材料焊缝又恰到好处的隐藏到了索套位置。所以抬头看，几乎感觉不到焊缝的存在。也算是工、技、术、艺的完美结合。

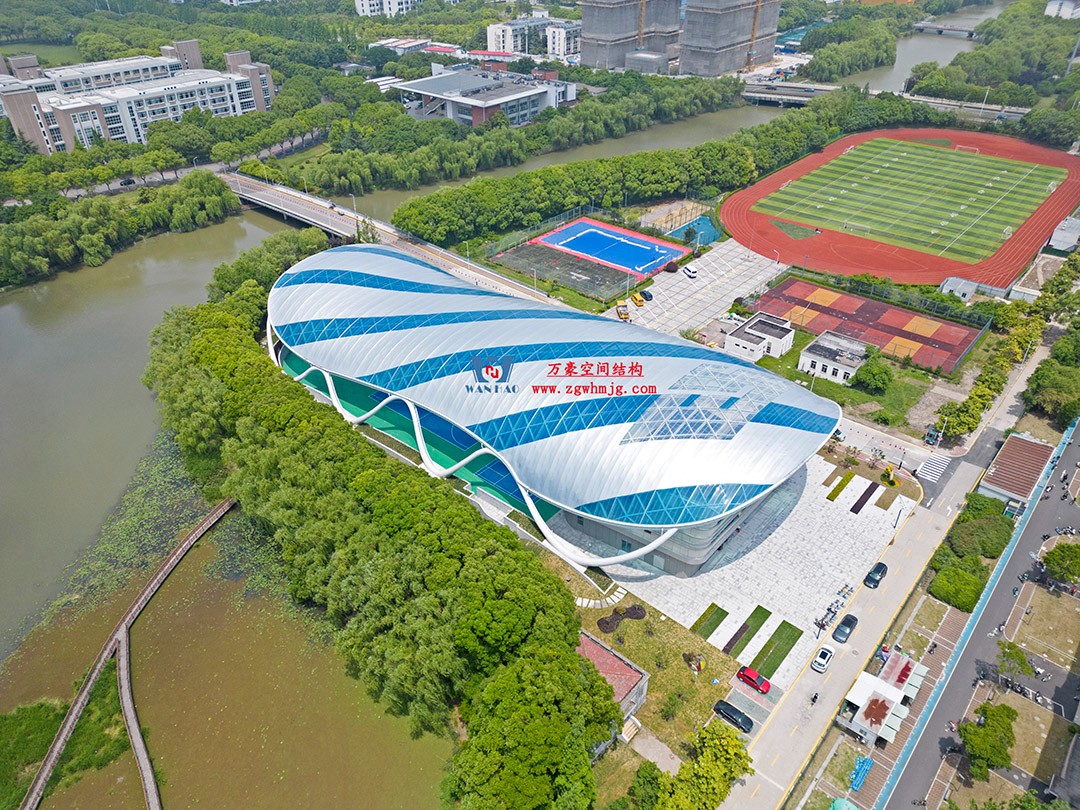

项目完工

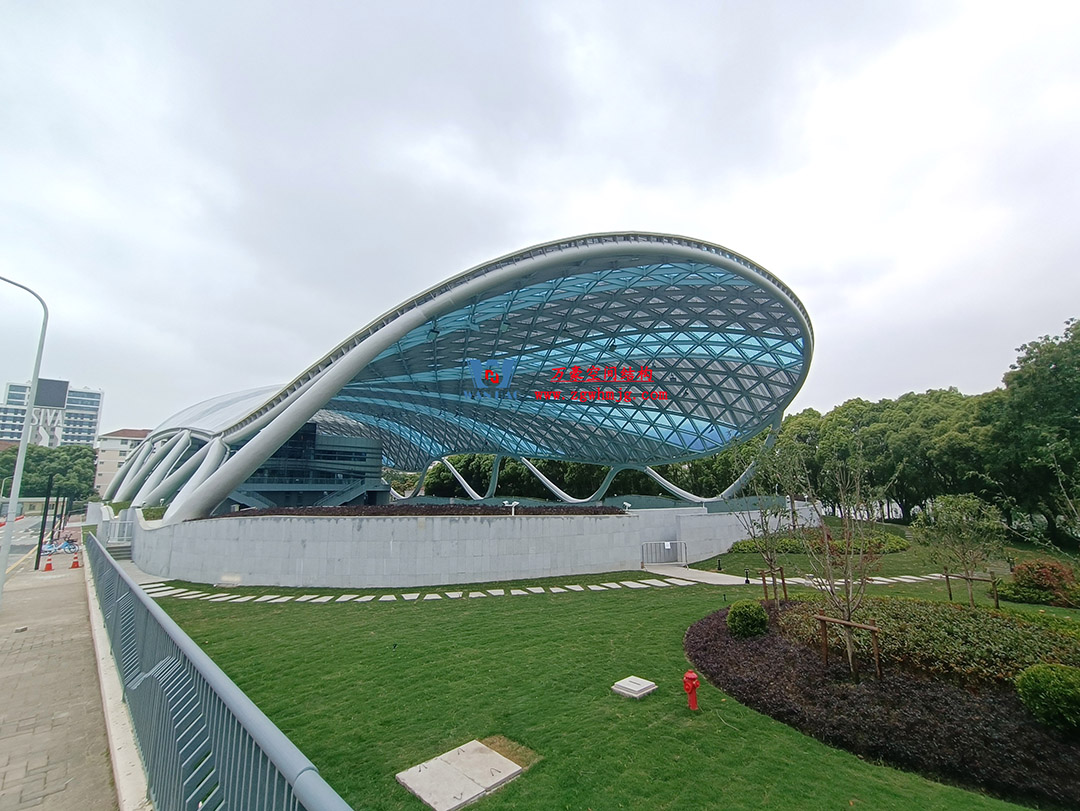

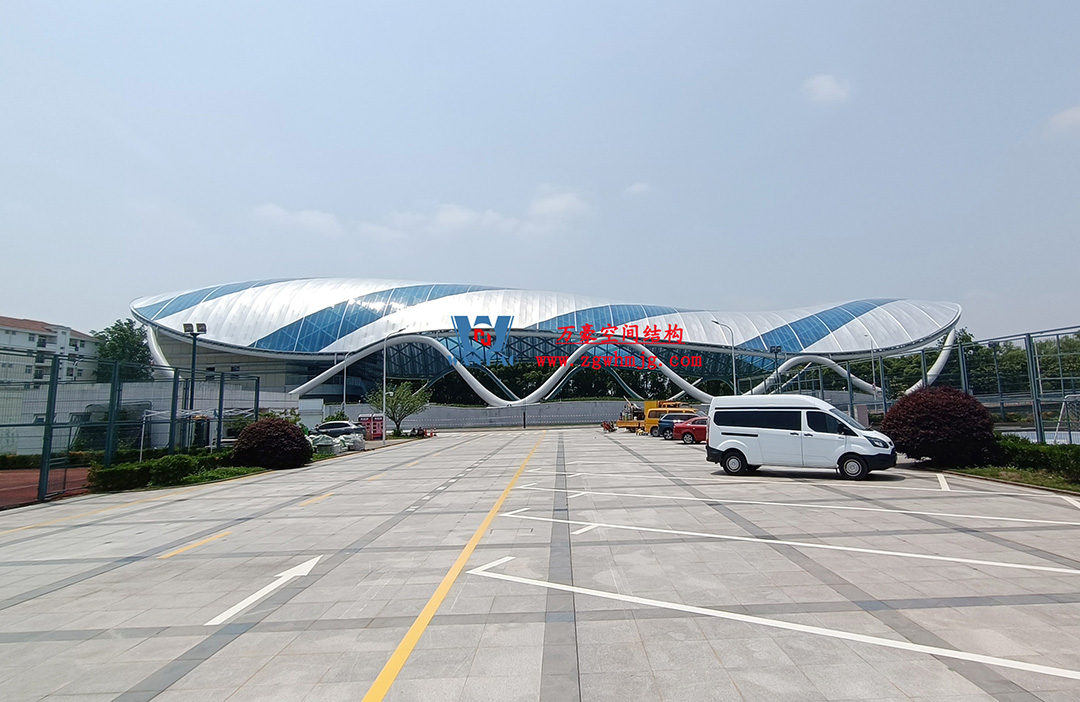

ETFE膜穹顶的使用，让所需施工更快捷，满足了甲方对施工时间要求。新的风雨操场场馆受到了学生、老师以及其他校领导的高度认可与评价。球场内外都彰显大气时尚，让身处其中的运动员更能沉浸于比赛之中，感受竞技活动的魅力和精神追求。整体建成后，轻盈而柔韧，透光且环保，在设计师手下呈现出令人流连忘返的梦幻美景。ETFE钢膜结构穹顶，让日常感的“开放式体育场馆”产生陌生的未来感，在不同视角和光线下形成细腻的视觉感受，当学生从内外眺望时，丰富的透明度让空间变温柔，也为停驻观赏与体育赛事创造更多可能。

自项目开工建设以来，萬豪施工人员保安全、盯质量，加快推进工程进度，确保按时交付使用。该项目的完成，也为萬豪在体育场馆类建筑再添一份典型案例，也为业主送上了一份诚意满满的“建”面礼，成为大学园区内一个美好的景观点。
