幕墙？窗墙？有什么区别？

什么是幕墙？什么又是窗墙（外窗）？这个问题似乎是不言而喻，但实际在建筑外立面的工程应用中，确发生了不少“纠葛”。由于房地产、建筑业，以及设计院和门窗幕墙生产施工单位等有关各方，对“幕墙”与“窗墙”理解的不同，在工程造价和质量验收上各执己见、纠缠不清。某项工程签订的是幕墙工程合同，但在验收结算时，业主单位认为该工程不是幕墙而是外窗，要按门窗的造价验收；另一项工程申报幕墙工程类奖项，但现场实地考查，却是“外观似幕墙而非幕墙”，实际是铝合金门窗……

主要搞清楚以下问题：

    1、幕墙与窗墙有什么区别?

    2、幕墙有哪些类别?

    3、窗的类别有哪些?

一、幕墙、窗墙的区别

1、给主体结构传递荷载的方式不同

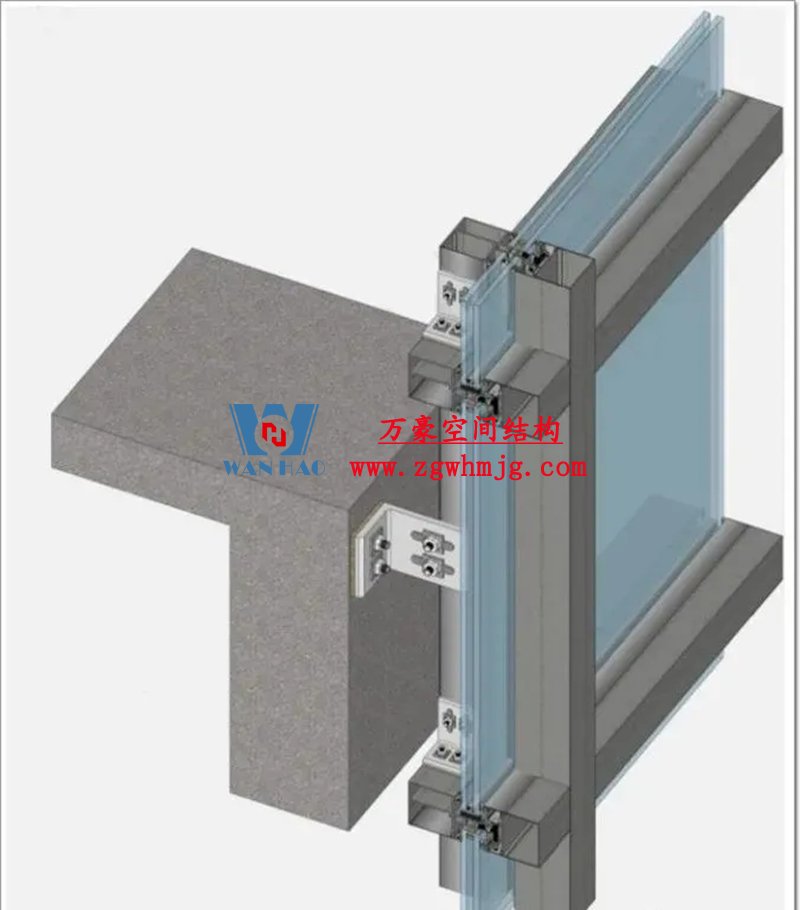

幕墙是通过锚固支座，以点传递的方式将自重和所受荷载传给主体结构。

窗户则是通过四周的框架与洞口连接，以线传递的方式将自重和所受荷载传给主体结构。

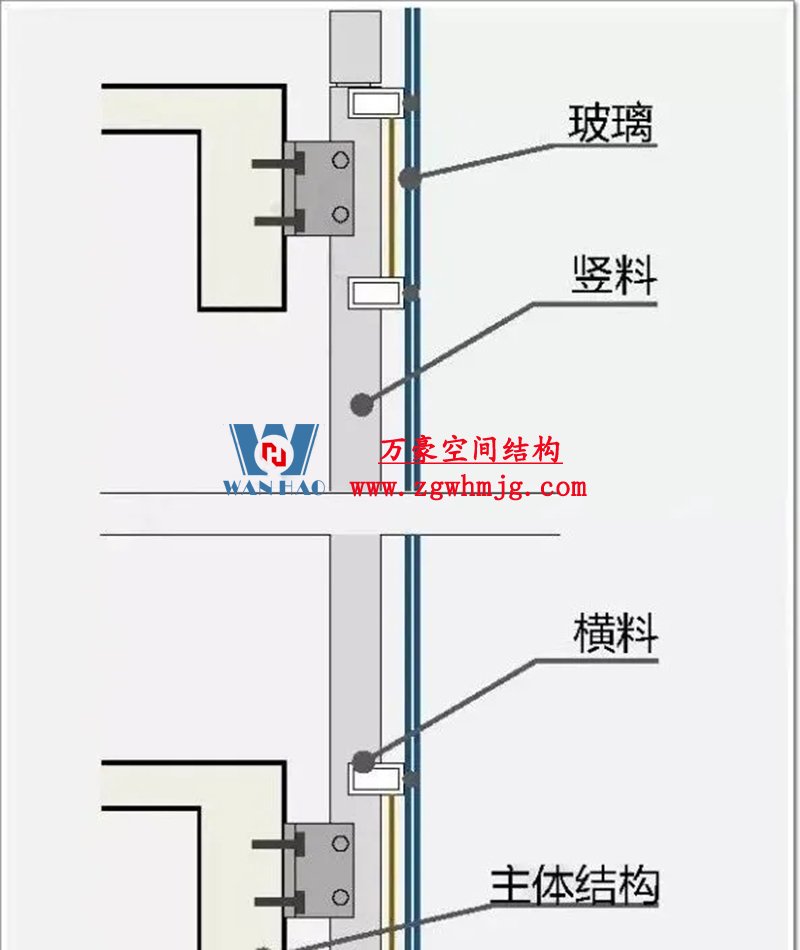

2、与主体结构的相对位置不同

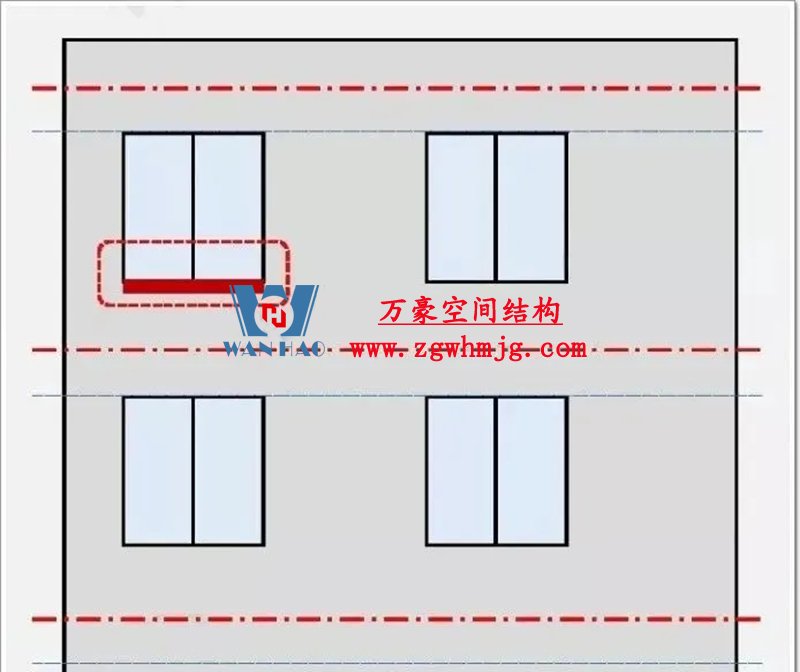

幕墙一般是突出于主体结构外轮廓线以外，形成整体性的立面。而窗则是通常镶嵌于主体结构外轮廓线以内。换句话说就是一个在墙体的外侧，一个是嵌于墙体内。

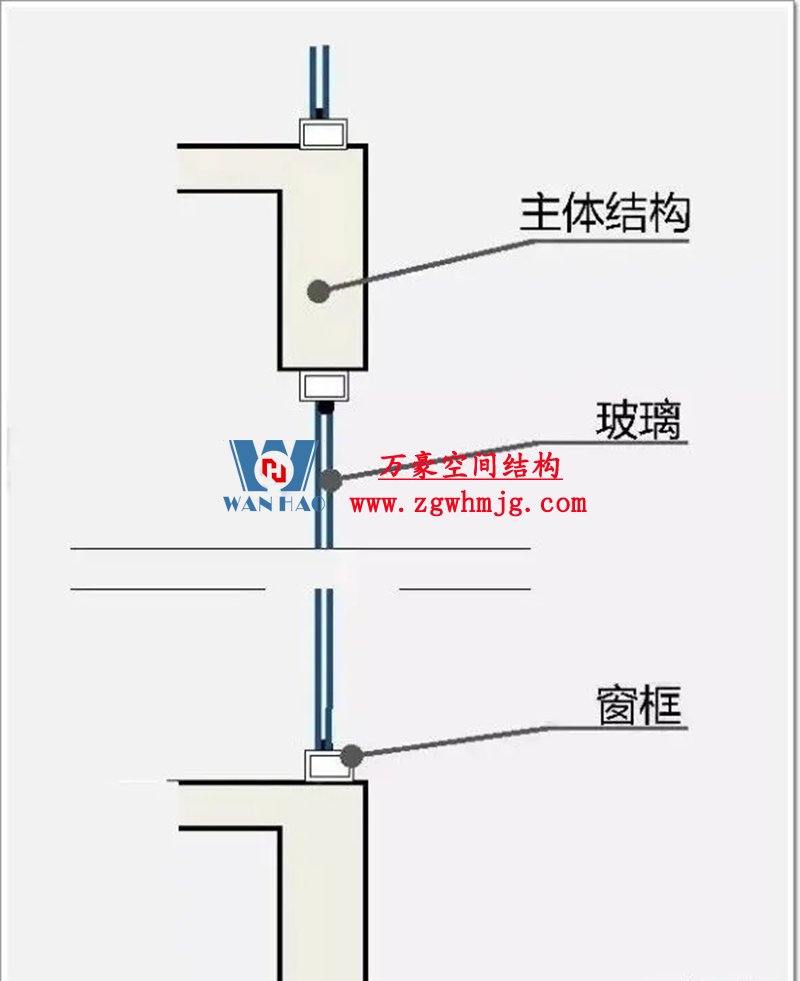

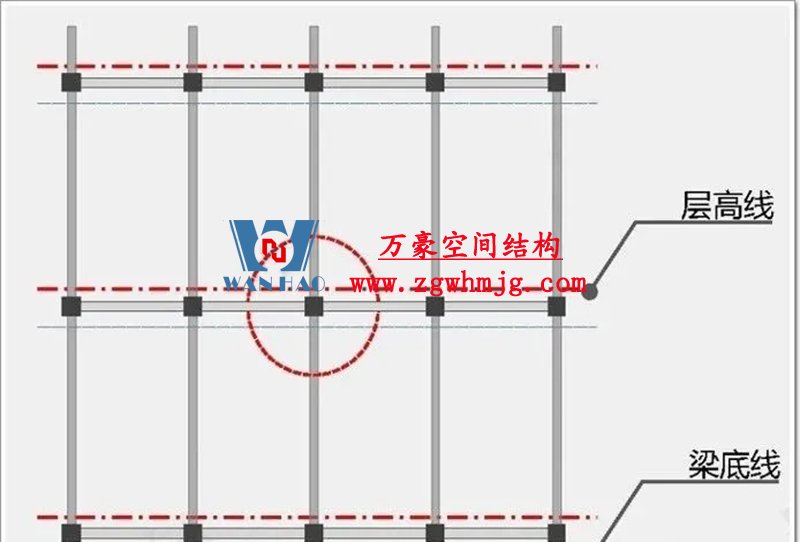

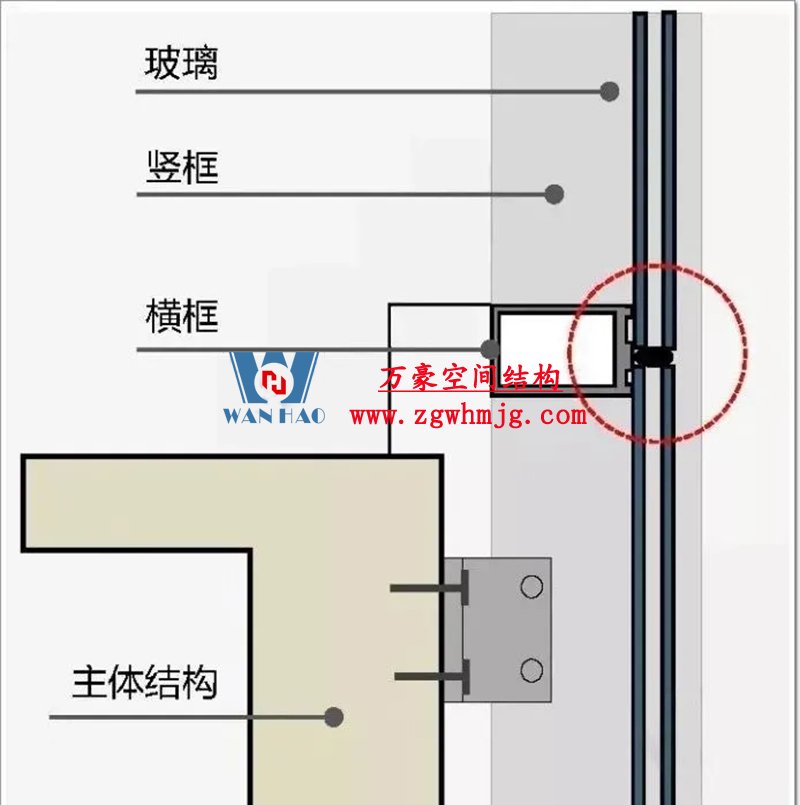

窗墙结构示意图

二、幕墙类别

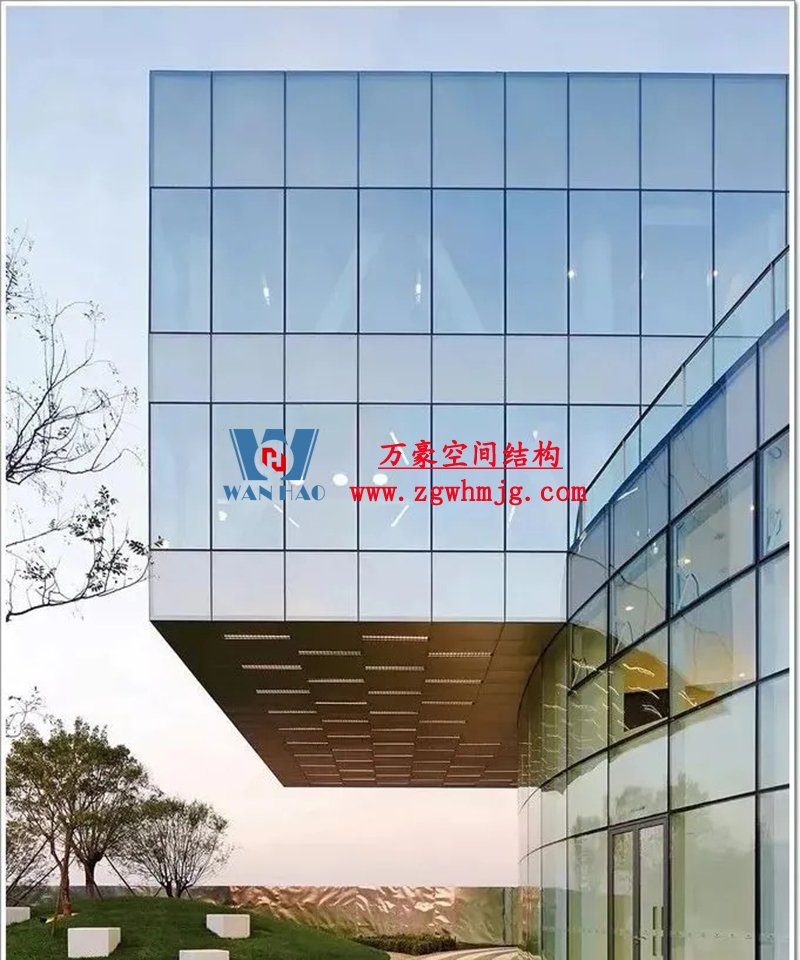

按照框体结构形式，幕墙可分为4种：明框幕墙、隐框幕墙、点式幕墙、全玻璃幕墙。

1、明框幕墙

明框幕墙的框体突出于玻璃表面的一种幕墙形式，它又分为3种类型：横明竖隐、横隐竖明、全明，明框幕墙的价格大概在800元/㎡。

2、隐框幕墙

隐框幕墙，顾名思义就是外立面看不见框体，框料在玻璃的内侧，与玻璃之间通过结构胶粘结，隐框幕墙价格在1000元/㎡左右。

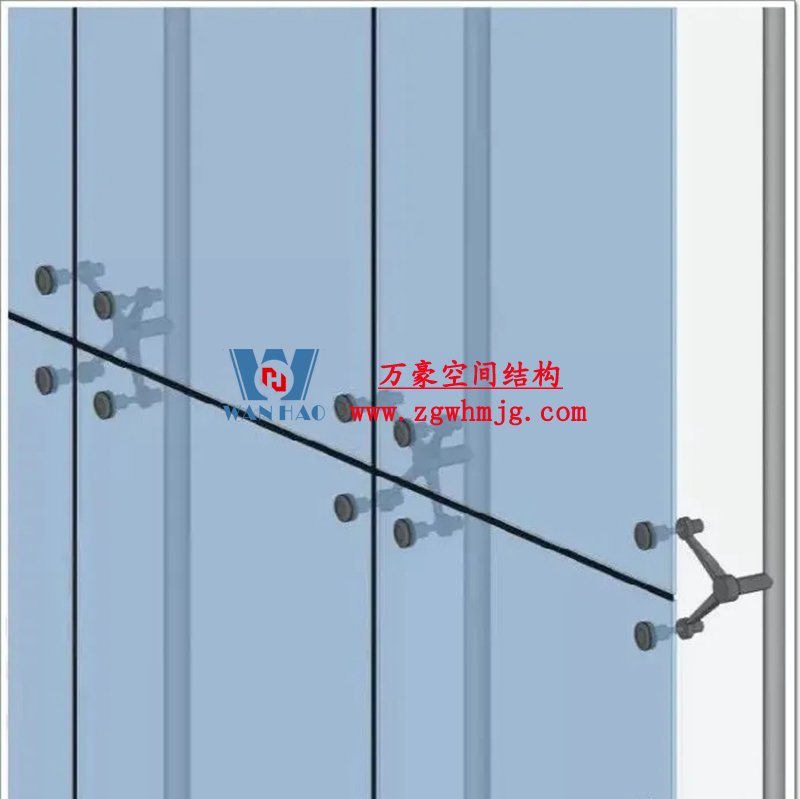

3、点式幕墙

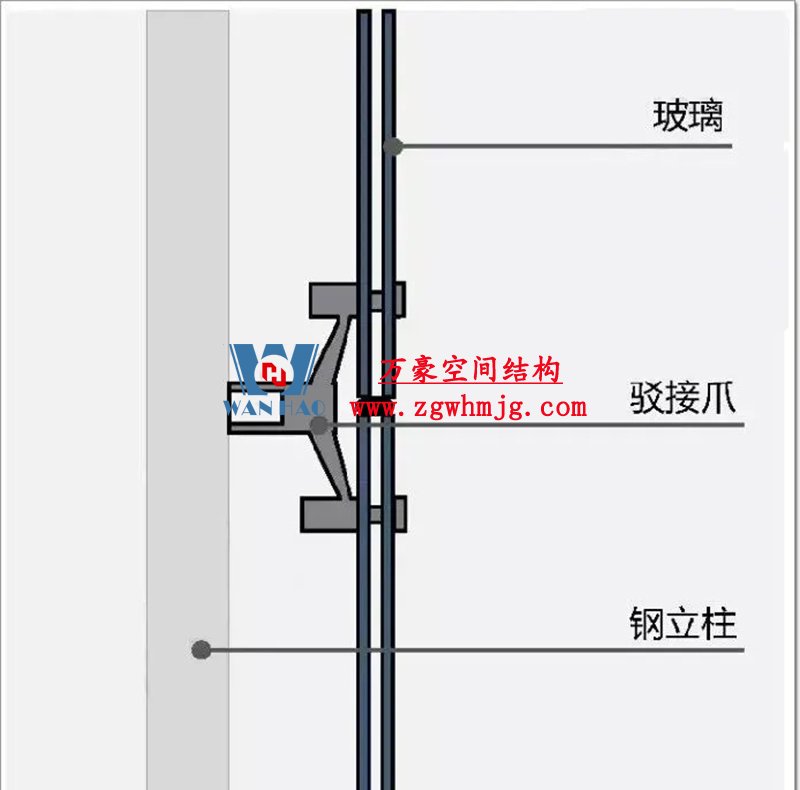

点式幕墙比较好理解，玻璃与主体结构是通过爪件点式连接，主体结构有钢立柱、拉索、桁架等。点式幕墙的价格在这几种形式里算最贵的，大概在1600元/㎡。

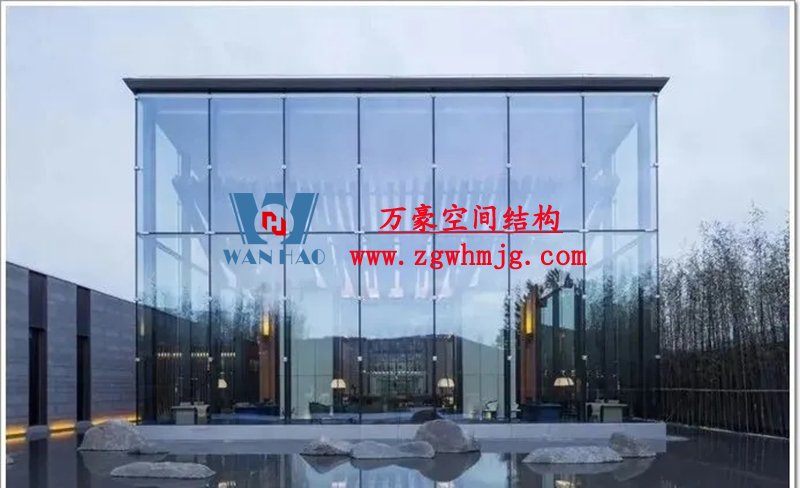

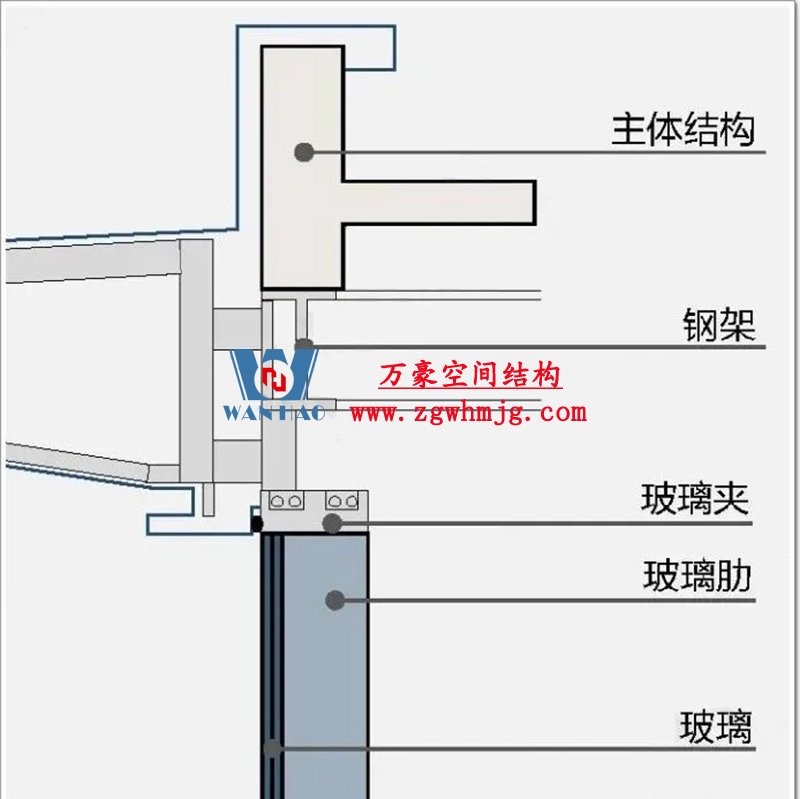

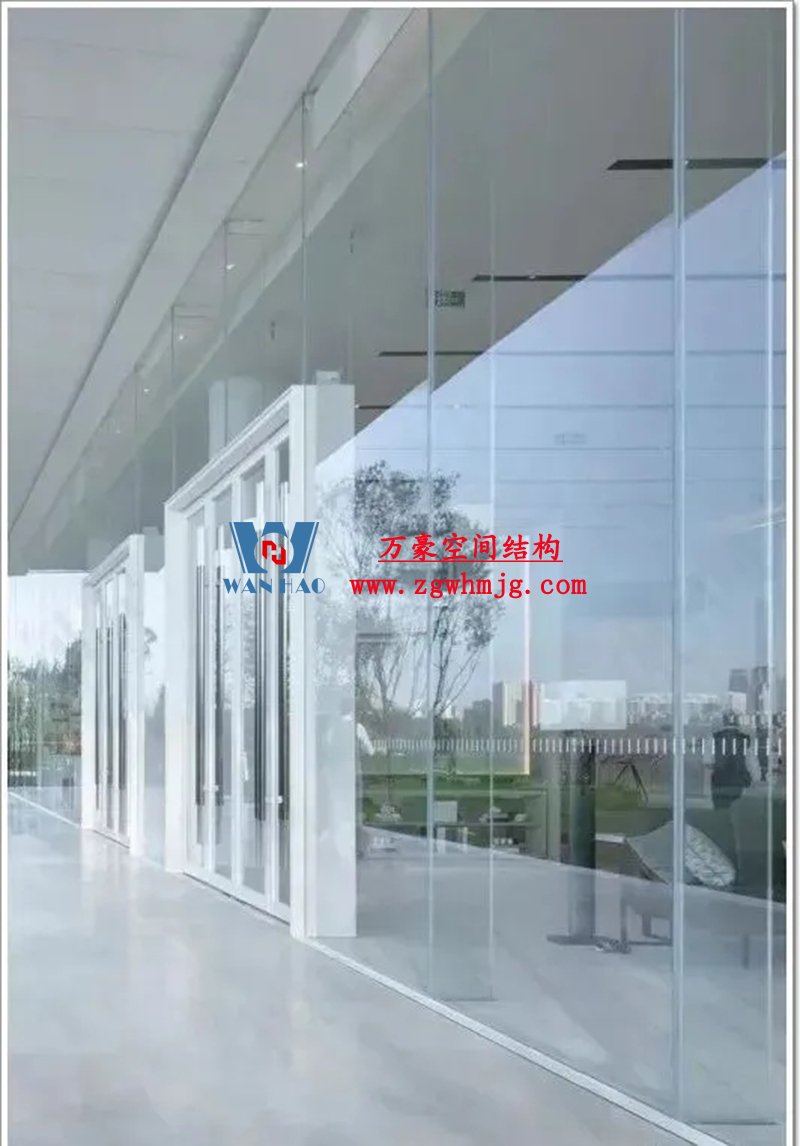

4、全玻璃幕墙

全玻璃幕墙的美观性和整体性最高，是通过玻璃肋作为支承结构，实现全立面玻璃结构。相比于明框、隐框，全玻璃的价格高一些，在1200元/㎡。

4种幕墙形式价格对比：点式>全玻璃>隐框>明框。（此价格仅为参考，不作为市场价格）

三、窗的类别

窗墙，大家可以理解为咱们经常见的窗户，只是叫法不同而已。接下来，咱们就再来聊一下窗的内容。

1、窗类别

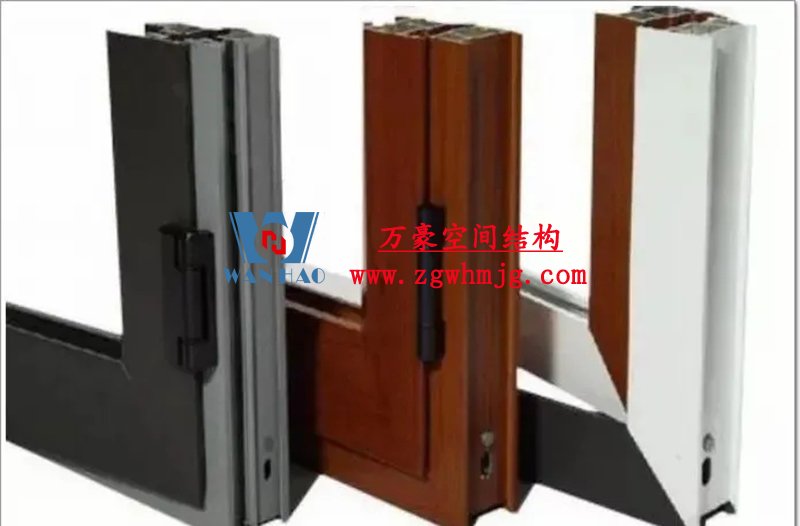

a、铝合金系统窗

铝合金系统门窗是高性能窗，水密性、气密性、抗风压等性能会更好，而且工艺较成熟，标准化强，价格在1000~1500元/㎡。

b、铝合金非系统窗

铝合金非系统窗一般是组合窗，性能相对较难保证，外观根据材料不同差异较大，在国内市场使用较普遍，价格在500~1000元/㎡。

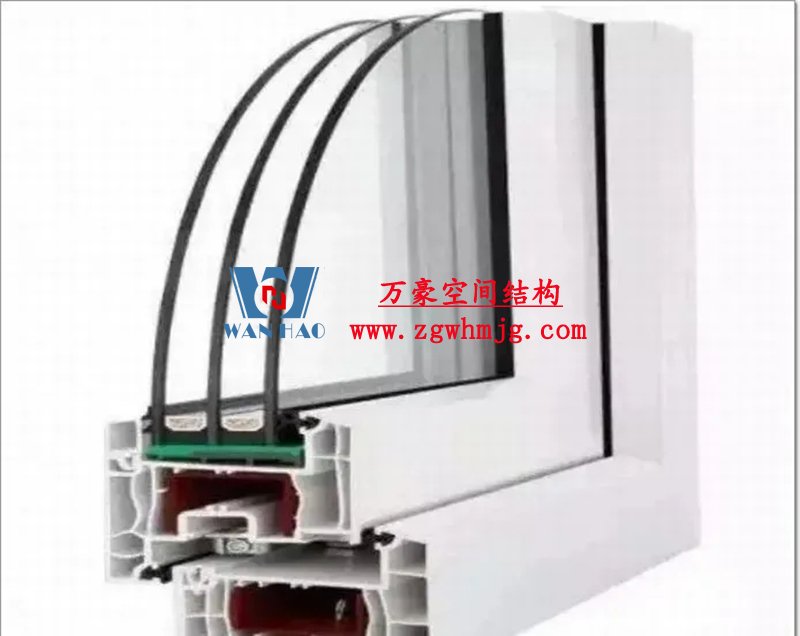

c、塑钢窗

塑钢窗的结构是PVC面层+钢内衬，它的工艺也是参差不齐，保温隔热性能好，外观效果差，普遍认为是比较低端的，价格在700~900元/㎡。

2、开启方式

窗户的开启方向分为4种：平开窗、推拉窗、平推窗、上下悬窗。

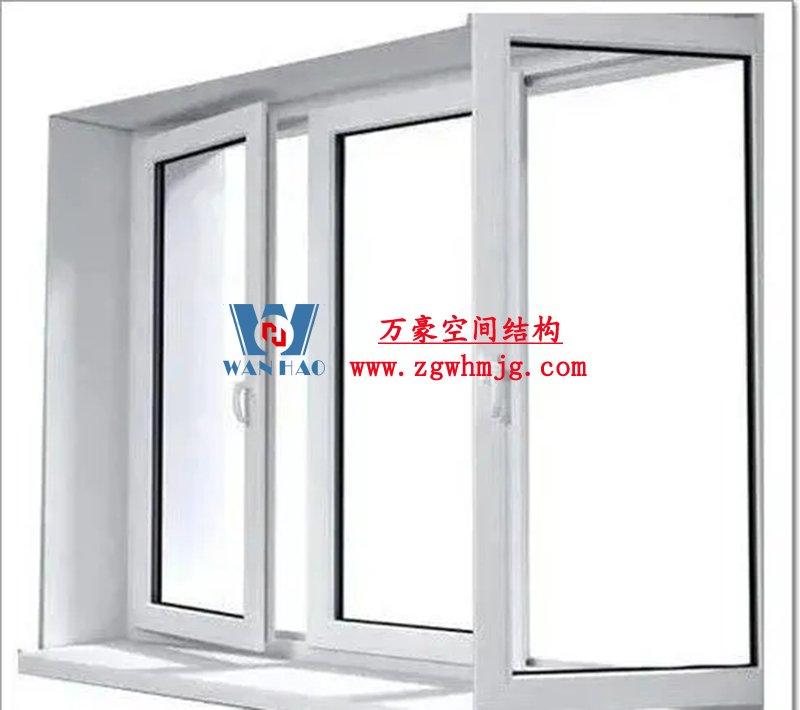

a、平开窗的整体性能好，外观效果还可以，通风量大。但外开会有一定的安全隐患，内开则可能影响室内使用。

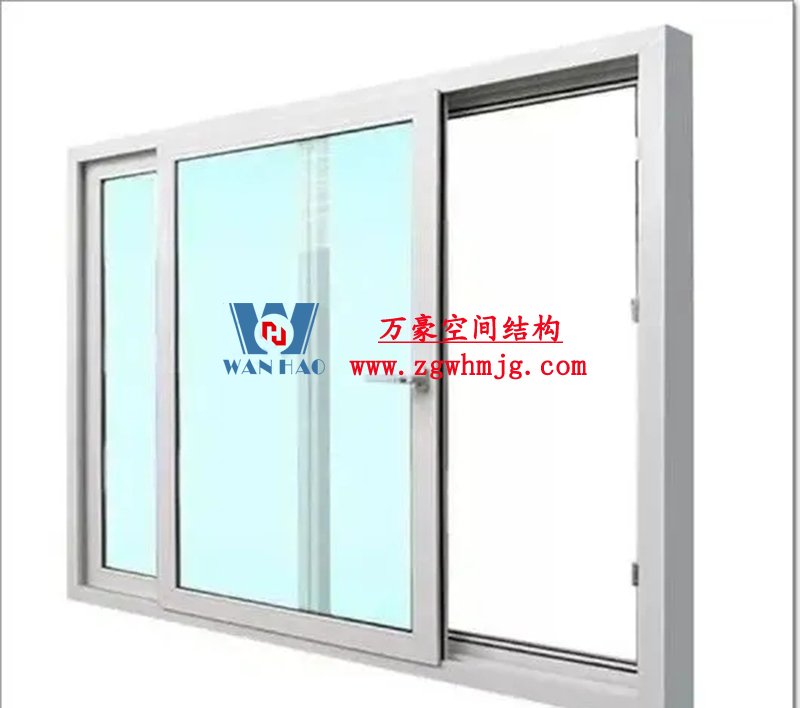

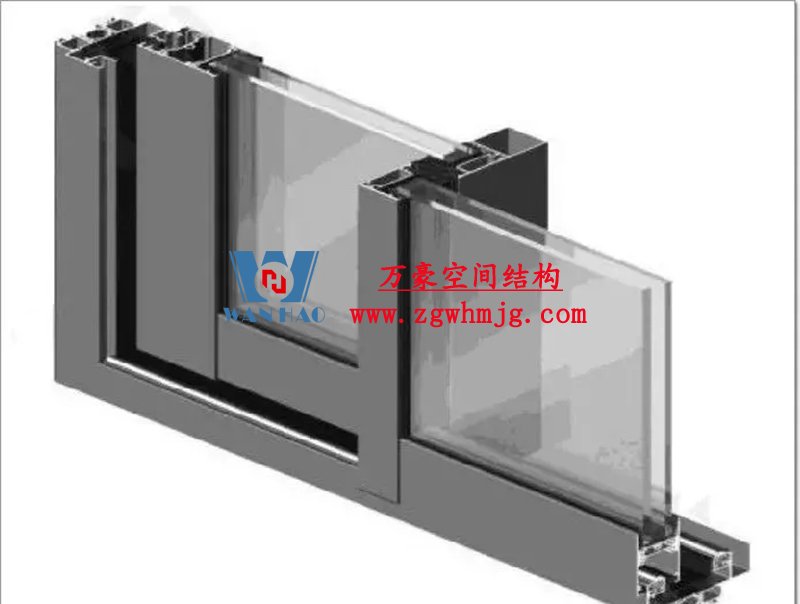

b、推拉窗的造价便宜，施工简单，但整体性能相对较差。

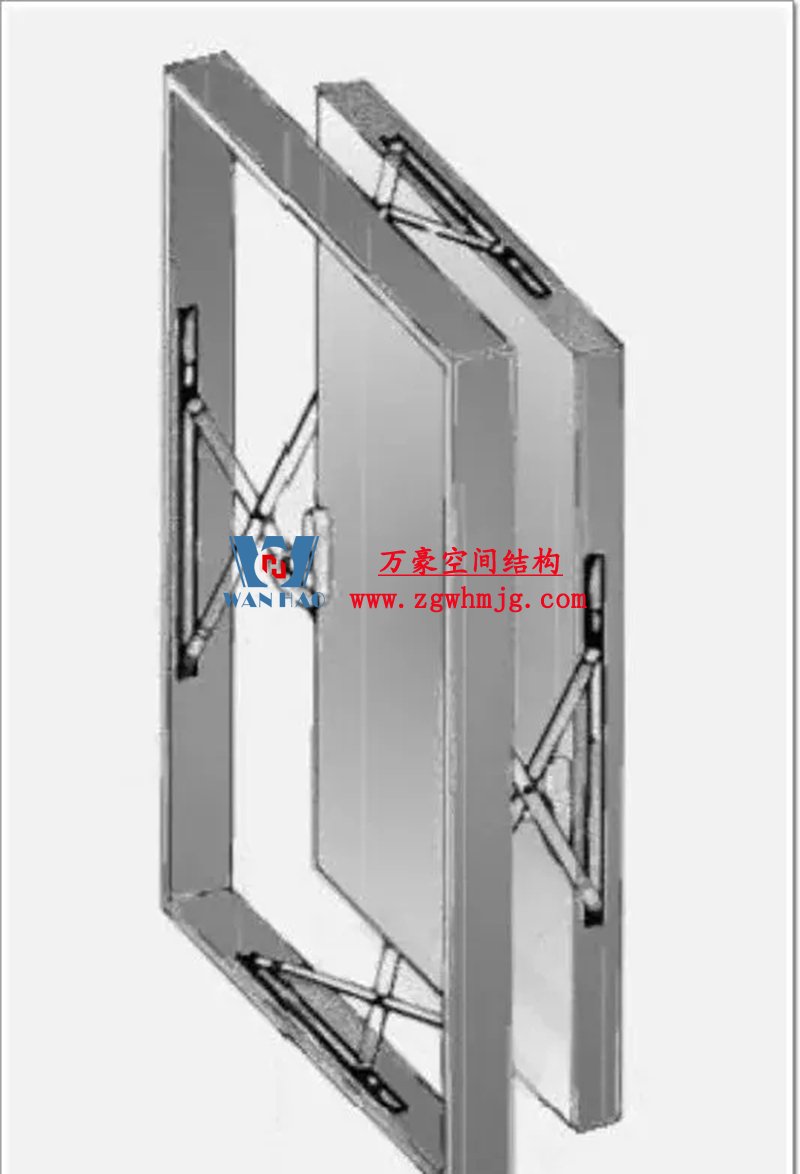

c、平推窗的通风面积大，立面效果新颖也不影响室内空间。但造价较贵，7层以上不建议使用，会有高空坠落的隐患。

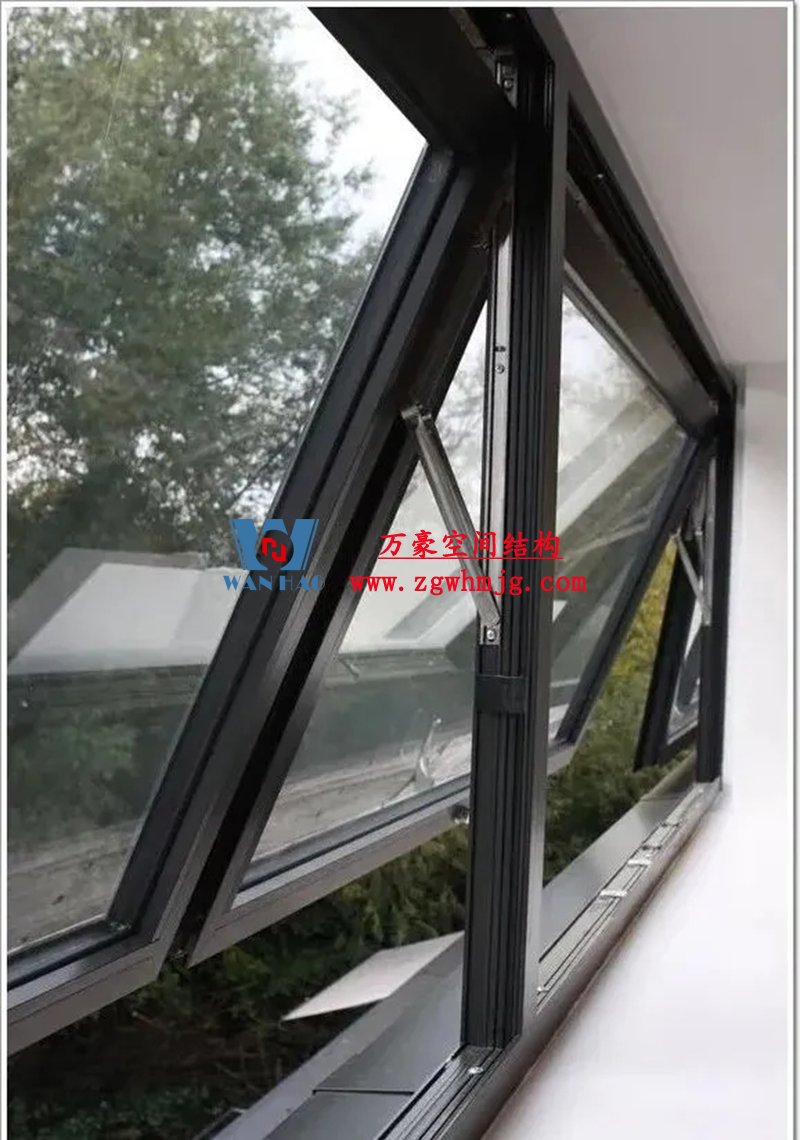

d、上下悬窗常用于公共建筑，通风量小，也有坠落隐患。

在使用情况上，平开>推拉>上悬下悬>平推。

四、小结

建筑幕墙与窗墙（外窗）的区别：

建筑幕墙是由面板与支承结构体系组成，具有规定的承载能力、变形能力和适应主体结构位移能力，不分担主体结构所受作用的建筑外围护墙体结构。

窗是围蔽墙体洞口，可起采光、通风或观察等作用的建筑部件的总称。通常包括窗框和一个或多个窗扇以及五金配件，有时还带有亮窗和换气装置。

根据这个定义，不管幕墙与外窗有何种形式的混淆不清，从技术的角度分析，建筑幕墙与窗有着以下根本区别：

（1）与主体结构传递荷载的方式不同：幕墙通过锚固支座以点传递的方式，将自重和所受荷载与作用传给主体结构;窗是通过四周的框架与洞口连接以线传递的方式将自重和所受荷载与作用传给主体结构;

（2）由主体结构支承的方式不同：幕墙通常悬挂在主体结构上，其竖向主要受力构件是拉弯构件(特定情况下也采用座装式压弯构件);窗是座装在主体结构窗洞口底面上，其竖向主要受力框架构件是压弯构件;

（3）吸收变形能力不同：幕墙一般采用可伸缩的连接构造设计以适应温差变形和主体结构层间变形;窗一般没有专门的构造设计以适应温差变形和主体结构的变形;

（4）与主体结构的相对位置不同：幕墙一般突出于主体结构外轮廓线，形成整体性的立面;窗通常位于主体结构外轮廓线以内的镶嵌洞口内，形成局部性的立面;

（5）立面及构件型材截面的大小不同：幕墙是采用较大截面的型材构件，通过接缝设计而形成的大面积、连续性墙体围护结构;窗是采用较小截面的型材构件形成的墙面开口部位小面积、局部性围护部件。

幕墙是大支承跨度的框架结构，除了立柱本身之间的插芯连接、横梁与立柱之间的活动接缝以及玻璃与框架之间的弹性镶嵌接缝，幕墙与建筑的周边收口还采用弹性密封胶密封。

跨度较小的窗框架构件之间没有专门的活动接缝设计，靠框架构件之间的组装接缝间隙吸收一定的窗体自身变形，窗外框与主体结构之间经常采用湿法的水泥砂浆填塞安装间隙，固化后不能适应窗体与洞口墙体之间的相对位移。

关于幕墙和门窗，从工程造价上讲，一般而言，幕墙的造价要高于窗的造价，当然，有的高性能的优质门窗系统造价要比一般的幕墙造价高，而采用幕墙料做的大型门窗，其造价也不能等同于普通铝合金门窗的造价。

建筑幕墙与外窗是关系到人的使用和社会公众安全的重要建筑部件，其工程建设的相关各方，都应从技术和经济的角度正确认识幕墙与门窗的区别，保证其合理的工程造价，正确的选材、设计制作和安装施工，才能确保建筑幕墙工程的质量、性能和安全。

我国建筑幕墙是上世纪80年代改革开放后从国外引进，由透光的铝合金玻璃幕墙发展到非透光的金属、石材和人造板材等幕墙。在铝合金门窗基础上发展起来的铝合金玻璃幕墙，应用最为成熟和普遍，占建筑幕墙的3/4左右。本文所述幕墙与门窗的“窗、墙不分”，主要是铝合金玻璃幕墙与铝合金外窗的混淆不清问题。

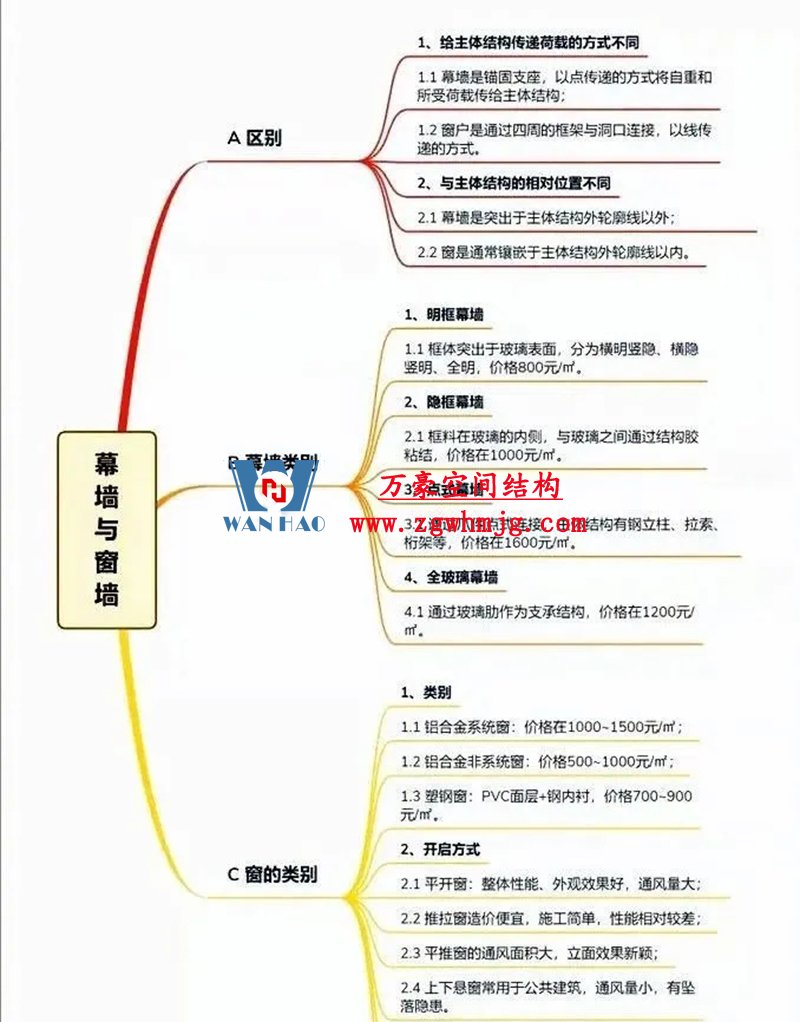

最后，我们再用一张图，

总结一下如何区分 “窗、墙” 的重点内容：

经过30多年的快速发展，我国已经成为全球最大的铝合金门窗和建筑幕墙生产使用的国家。什么是幕墙、什么是外窗，是从技术的角度确定的，不是仅从外观确定的。采用幕墙型材和窗型材做的围护结构，只要不符合幕墙的构造要求，就不是幕墙，前者是“幕墙料窗”，而后者是“窗料假幕墙”。从技术和经济的角度正确认识幕墙和窗的区别，对于解决多年来在幕墙门窗工程中，由于材料、构造和造价等问题纠缠在一起，造成“窗、墙不分”，影响幕墙的验收结算和工程质量安全的问题，确有必要性和实际意义。
